	Sensor Reflexivo TCRT-5000
	acessar com  www.ebanataw.com.br/arduino/sensorReflexivo.htm

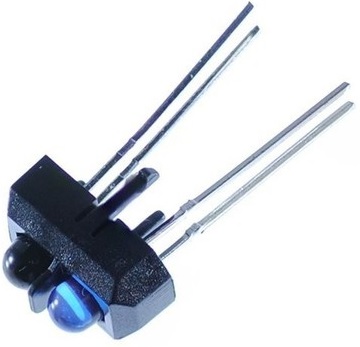

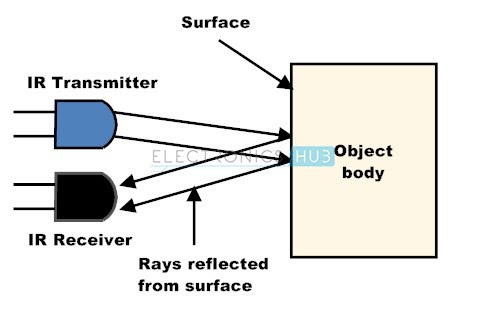

O sensor TCRT-5000 é conhecido como Ssnsor Reflexivo pois sua operação é caracterizada pela emissão de um raio Infravermelho (lado azul) que, batendo um objeto, reflete de volta e é captado por um fototransistor (lado preto).

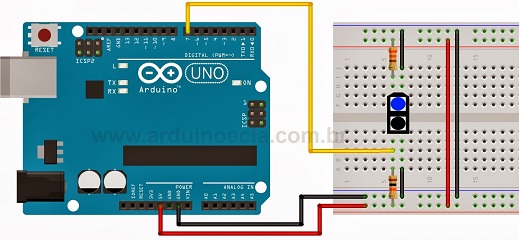

O seguinte exercício mostra bem o funcionamento do Sensor Reflexivo:

Os resistores são: de 330 ohms para o led infravermelho e de 10k para o fototransistor.

PROGRAMA:

// Programa : Teste sensor óptico reflexivo

// Autor : Arduino e Cia

int objeto = 0;

void setup()

{

  pinMode(7, INPUT); //Pino ligado ao coletor do fototransistor

  Serial.begin(9600);

}

void loop()

{

  objeto = digitalRead(7);

  if (objeto == 0)

  {

    Serial.println("Objeto : Detectado");

  }

  else

  {

    Serial.println("Objeto : Ausente !");

  }

}
