Antecipando o futuro com ARDUINO.

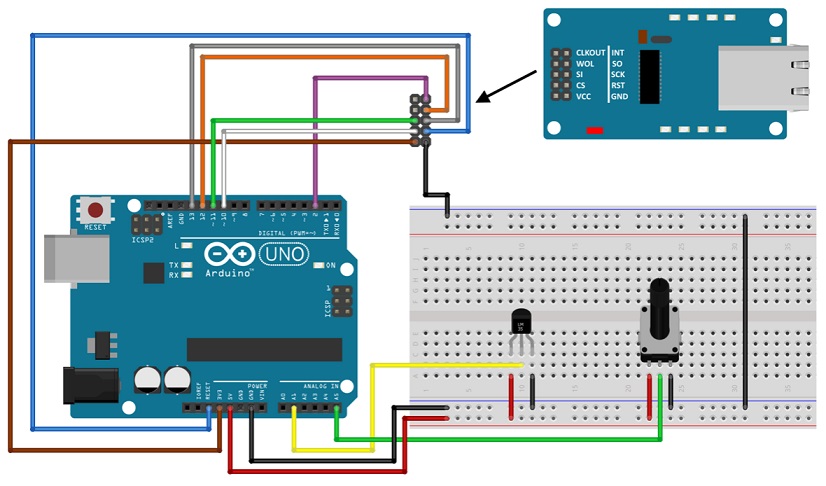

A comunicação do módulo sensor Internet com o Arduino é feita através de 10 pinos que têm os seguintes significados:

Como componente de entrada da montagem, vamo empregar um Sensor de Temperatura LM-35. Mais detalhes sobre o funcionamento deste sensor de temperatura em

Para enviar os dados do sensor e do potenciômetro para o Arduino, vamos utilizar duas bibliotecas, a ETHER_28J60 (download ETHER_28J60) e a etherShield (download ethershield). Descompacte os dois arquivos e coloque as pastas correspondentes dentro da pasta LIBRARIES da IDE do seu Arduino.

Essas bibliotecas são bem práticas pois permitem a criação de páginas html utilizando poucos comandos, como você pode ver no código abaixo.

A linha com o comando static uint8_t ip[4] = {192, 168, 1, 199} é a responsável por determinar o endereço IP da placa na sua rede. Adapte essa linha às especificações da sua rede local e conecte o módulo ao seu roteador ou hub utilizando um cabo de rede com conector padrão RJ45.

//Programa : Modulo ethernet ENC28J60 com LM35 e potenciometro

//Autor : FILIPEFLOP

#include "etherShield.h"

#include "ETHER_28J60.h"

//Define o MAC da placa de rede. Nao eh necessario alterar

static uint8_t mac[6] = {0x54, 0x55, 0x58, 0x10, 0x00, 0x24};

//Define o endereco IP da sua placa

static uint8_t ip[4] = {192, 168, 1, 199};

static uint16_t port = 80;

ETHER_28J60 e;

int pin = 1; // Pino analogico para ligacao do LM35

int tempc = 0; // Variavel que armazena a temperatura em Celsius

// Variáveis para temperatura máxima e mínima:

int maxtemp = -100,mintemp = 100;

int i;

void setup()

{

//Inicializa a placa com as configuracoes fornecidas

e.setup(mac, ip, port);

}

void loop()

{

//Calcula o valor da temperatura:

tempc = ( 5.0 * analogRead(pin) * 100.0) / 1024.0;

//Armazena a temperatura máxima na variavel maxtemp:

if(tempc > maxtemp) {maxtemp = tempc;}

//Armazena a temperatura máxima na variavel mintemp

if(tempc < mintemp) {mintemp = tempc;
}

if (e.serviceRequest())

{

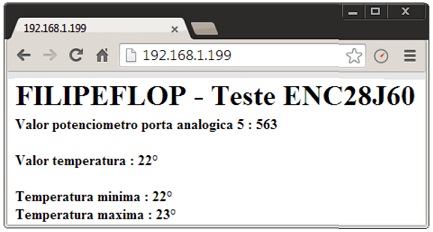

e.print("<H1>FILIPEFLOP - Teste ENC28J60</H1><br/>");

e.print("<b>Valor potenciometro porta analogica 5 : ");

e.print(analogRead(A5));

e.print("<br/><br/>");

e.print("Valor temperatura : ");

e.print(tempc);

e.print("&deg<br/><br/>");

e.print("Temperatura minima : ");

e.print(mintemp);

e.print("&deg<br/>");

e.print("Temperatura maxima : ");

e.print(maxtemp);

e.print("&deg<b/>");

e.respond();

}

delay(100);

}
