RESISTOR | ||
acessar com www.ebanataw.com.br/arduino/expresistor.htm |
O RESISTOR, também conhecido como RESISTÊNCIA, tem a função de oferecer uma certa resistência à passagem de corrente elétrica. A resistência é medida em Ohm, unidade de medida adotada em homenagem a Geog Simon Ohm, cientista físico alemão (1789-1854) que descobriu que a intensidade de corrente elétrica que atravessa certos condutores é diretamente proporcional à diferença de voltagem e inversamente proporcional à sua resistência, o que ficou conhecido como a Lei de Ohm.

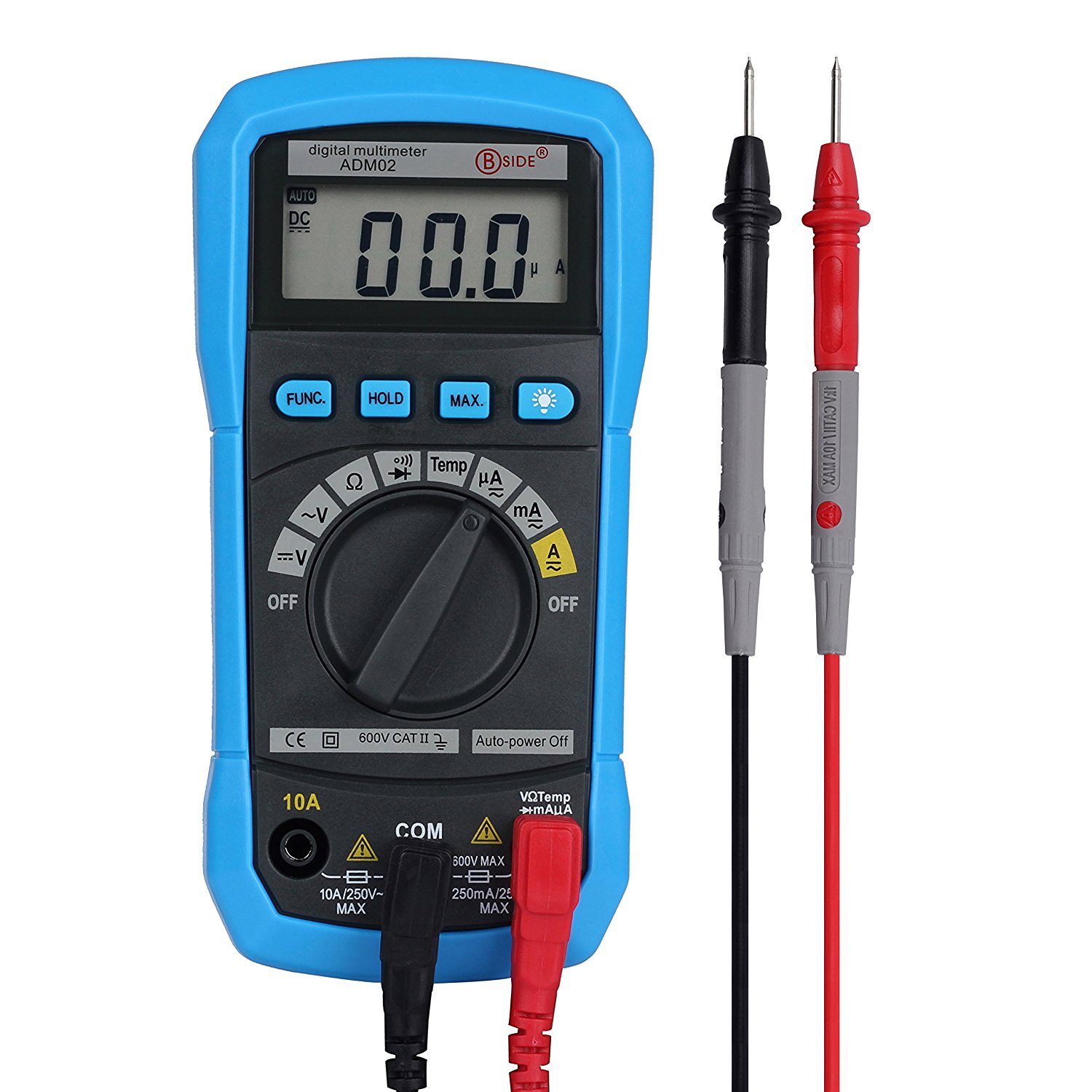

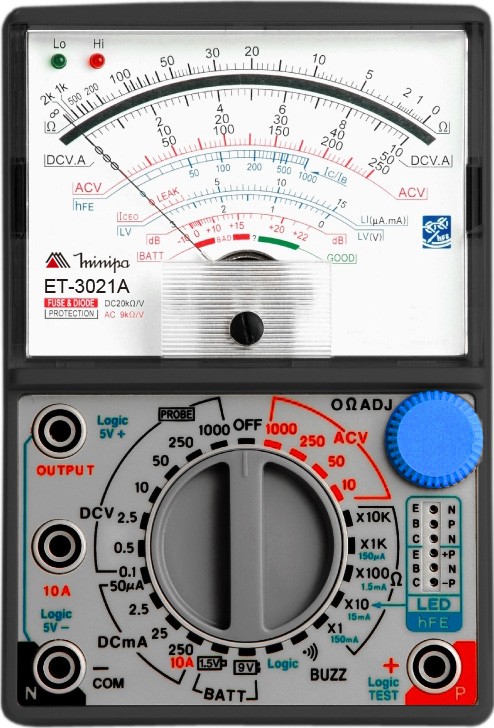

A Lei de Ohm é representada pela equação V = r.i, onde V é a voltagem medida em Volts, r a resistência medida em Ohms e i a intensidade da corrente medida em Ampéres. O simbolo do Ohm é a letra grega ômega maiúscula: W. A medida da resistência elétrica pode ser medida por aparelhos como o Ohmímetro ou o Multímetro. Veja um voltimetro digital e outro analógico:

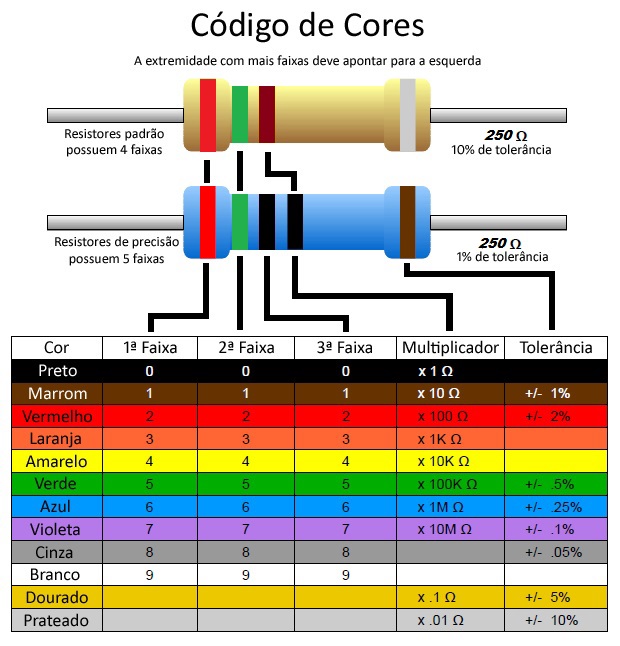

Em alguns tipo de componentes, como nos LEDs, é necessário limitar a corrente que passa para evitar que o componente se aqueça demais chegando a queimar. Para evitar o superaquecimento do LED se coloca um resistor em série. O arduino fornece 2 voltagens diferentes, uma de 5 Volts e outra de 3,5 Volts. A corrente máxima em um LED costuma ser de 20 miliVolts. O valor do resistor, que limita a corrente em 20 mV será: Para a alimentação de 5 V: r = V / i = 5 / 0,020 = 250W Para a alimentação de 3,5V: r = V / i = 3,5 / 0,020 = 175W IDENTIFICAÇÃO: Como identificar o resistor com essas capacidades de 250W ou 175W ? Os resistores, por serem componentes muito pequenos, dificultam a gravação e a leitura caso o número da resistência fosse escrito por meio de algarismos. Então foi adotada a conveção de cores:
A convenção de cores permite a notação com 4 cores e também a notação com 5 cores. Nos resistores a fio, por serem mais "gordinhos", é possível a gravação de números. Desse modo, na notação de 5 cores, o resistor de 250W vai ter as cores: VERMELHO+VERDE+PRETO-PRETO e o de 175W as cores MARROM+VIOLETA+VERDE-PRETO, enquanto que na notação de 4 cores o de 250W vai ter as cores VERMELHO+VERDE-MARROM mas o de 175W não pode ser representado na notação de 4 cores. Talvez você não tenha nem o de 250W e nem o de 175W . Mas não deve ficar desesperado pois esses valores não precisam ser exatos. Se você usar um resistor com resistência menor que 250W na alimentação 5V, o led vai acender "mais forte" e, ao contrário, se usar um resistor de maior resistência a luminosidade do LED será menor. |
|
