O presente TUTORIAL foi preparado com carinho para que os leigos, iniciantes neste fantástico Mundo Arduíno, encontrem facilidades para compreender toda a gama de aplicações. Caso você se sinta mais confortável consultando uma apostila impressa no papel, fique à vontade para fazer o download da versão PDF, bastando fotografar o QR-CODE ao lado. Faça o download, gratuito, imprima em papel 90 gramas e encaderne na forma de manual com encadernação aspiral.

1 - BOAS VINDAS:

Parabéns para você que tem em maõs um kit ARDUÍNO.

Se você comprou o kit, parabéns, você tem em mãos uma ferramenta que é bastante poderosa porém é muito fácil de usar.

Se você ganhou de presente o kit, parabéns também. O kit ARDUINO é muito fácil de usar quando você compreender cada uma das partes que compõem o kit. Existem muitos kits para iniciantes e todos eles tem um ARDUINO, um PROTOBOARD, muitos JUMPERS e diversos COMPONENTES, dependendo da área que se pretende iniciar.

Há kits mais voltados para Automação Residencial, outros para Automação Industrial, outros para Modelos Reduzidos como aeromodelismo, outros para Comunicações à Distância, outros para comando de motores e assim muitos outros tipos de kits. A pessoa que vai adquirir um kit Arduino deve pesquisar os tipos de kits existentes para ver qual deles é o mais apropriado para a pessoa que vai ser iniciada no Mundo Arduino. Os componentes que fazem parte do kit são relativos à área de trabalho e possuem sensores específicos. Veja os tipos mais comuns de sensores: Sensor de umidade do solo, Sensor de temperatura de líquidos, Sensor de proximidade por Ultrassom, Sensor de Luminosidade, Sensor de raio infra-vermelho, Sensor de GPS, Sensor de Internet e milhares de outros tipos.

Só para vocês terem uma ideia da variedade de tipos de KIT, vai aí uma pequena relação com os preços aproximados:

O kit que serve de base para o presente tutorial é o Kit Arduino Uno R3 Automação Residencial - Ethernet/Wifi e é formado pelos seguintes componentes:

Olhando para todos esses componentes você pode até ficar meio assustado mas vamos com calma pois é andando devagar que se vai ao longe, dando um passo de cada vez. Só para constar, vai aqui a lista de todos os componentes que fazem parte da figura acima:

01 – CD com software e material de apoio

01 – Arduino Uno R3 + cabo USB

01 – Fonte chaveada 9v 1A

01 – Módulo Wireless Esp8266 WIFI

01 – Chave gangorra 2 polos KCD1/101

01 – Barra de pinos preta 1x40 180 Graus

50 – Jumper fêmea fêmea premium 20cm

01 – Protoboard 400 Pontos

01 – Clip bateria com plug saída P4

05 – Led difuso Verde 5mm

05 – Led difuso Amarelo 5mm

05 – Led difuso Vermelho 5mm

05 – Led Difuso Azul 5mm

01 – Display lcd 16x2 + barra de pinos

01 – Módulo Serial I2C para display

01 – Módulo relógio RTC DS3231

01 – Bateria CR2032 para RTC

01 – Módulo bluetooth HC-05

01 – Sensor ultrassônico HC-SR04

01 – Sensor de umidade e temperatura DHT11

01 – Micro Servo motor SG90

01 – Buzzer / Sirene 5v

05 – Chave táctil

10 – Resistor 10K

10 – Resistor 330R

10 – Resistor 100R

10 – Resistor 2K

10 – Resistor 680R

01 – Módulo leitor cartão micro SD

01 – Módulo relé 1 canal

01 – Barra de pinos preta 1x40 180 Graus

01 – Potenciômetro de 100k

2 - ORGANIZANDO A SUA BANCADA DE TRABALHO:

Os primeiros passos no Mundo Arduíno já envolve, logo de cara, um quantidade muito grande de componentes, a maioria muito pequenos e que se perde com facilidade. Então é bom organizar a sua Bancada de Trabalho, arranjando um local adequado com mesa, tomada, notebook, estante e caixas para guardar tudo.

Eu vou te ensinar tudo, as montagens mais simples e as montagens mais complicadas, mas vamos começar pelas montagens mais simples. Você tem em mãos o kit, fornecido dentro de um organizador com divisórias.

Se o kit que você comprou ou ganhou veio tudo num pacote, então adquira uma caixa organizadora com divisórias. A mais prática é a Caixa Organizadora Tamanho G de tamanho 27X34cm da Plasmont:

Identifique, com uma etiqueta, cada componente do kit. Você que não está, ainda, familiarizado vai ter uma certa dificuldade de saber quem é quem. Ao ver um componente como o seguinte:

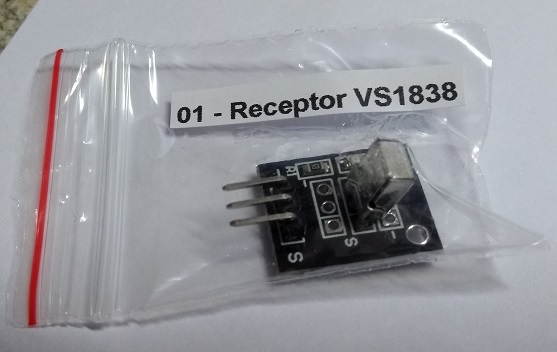

você,  que é novo no pedaço,  não vai fazer ideia do ele faz nem muito menos como utilizá-lo. Mas, não se desespere. Na pagina eu apresento a fotos dos sensores mais empregados. Consulte a página e localize quem é quem. Lá, você descobrir que o componente acima é um Sensor Receptor VS-1838.

Para identificar o componente, eu recomendo que você confeccione pequenas etiquetas autocolantes com o nome dos componentes. Para isso, eu costumo usar a “lista de componentes” que geralmente vem com o kit. Copie a lista para um editor de texto tipo Word, altere o tipo de letra pelo tipo ARIAL e no tamanho 10 em negrito e imprima a lista num papel autocolante, como a etiqueta #6285 da PIMACO.

Depois é só recortar com uma tesoura ou com um estilete e colar no componente.

Alguns componentes possuem partes sensíveis à RF e devem ser manuseados com cuidado pois ao pegar numa das pernas o componente pode captar a Radio Frequência existente no ar e, por ser muito sensível, pode queimar, inutilizando o componente. Por isso, recomendo guardar o componente num envelope plástico e colar a identificação por cima.

Além das caixas para guardar componentes é bom ter várias caixas para guardar "montagens em andamento". Algumas montagens, pela complexidade ou pelo trabalho que dá para montar podem levar um longo tempo para serem concluídas. Depois da montagem finalizada, nem sempre se deseja desmontá-la. Então sugiro ter caixas para guardar essas montagens. Eu uso as caixas marca BEL de 4 litros pois são providas e tampas e podem ser empilhadas, além da disponibilidade de várias cores.

3 - AS PARTES DO ARDUINO:

O sistema ARDUINO funciona por meio de um "programa", que o pessoal chama de sketch.

Esse programa é feito em um computador que pode ser um desktop ou um notebook.

O melhor é montar a estrutura de programas num notebook pois algumas das montagens que faremos precisa ser executada ao ar livre como o “velocímetro”, um medidor de velocidade baseado num shield GPS, velocímetro que a gente pode usar no carro, no aeromodelo ou num drone.

O programa é uma sequencia de comandos que a gente digita num editor especial denominado Editor ARDUINO. Aparentemente complicado, na verdade o "programa" é uma coisa bem simples pois é uma sequencia lógica de comandos que a gente passa para o Arduíno. Veja um exemplo:

void loop() {

     digitalWrite(LED, HIGH);

     delay(500);

     digitdigitalWrite(LED, HIGH);lWrite(LED,LOW);

     delay(500);

     }

 O comando digitalWrite(LED, HIGH); diz ao Arduino que desejamos "ligar" (parâmetro HIGH) o LED e o ponto-e-vírgula indica o fim da linha de comando. Na sequência, depois que o LED foi ligado, o programa diz, no comando delay(500); para fazer uma pausa de 500 milissegundos, isto é, meio segundo. Isso é importante pois logo em seguida vamos dar o comando de desligar o LED e se não pedirmos para fazer uma pausa, não será possível a gente ver o LED aceso.

Os 4 comandos ficam dentro de um laço de comando (chamado LOOP, que se pronuncia LUPI) que começa com o comando void loop() { (com a chave que abre) e termina com o comando } (com a chave que fecha) que indica o final do loop. Dentro do loop o programa efetua uma volta ao primeiro comando do loop depois que executou o último comando e, assim, repete indefinidamente o ciclo, isto é, o LED fica acendendo e apagando contínuamente.

 4 - Instalação do Editor ARDUINO no seu Notebook:

Você que está iniciando e não tem ainda o Editor ARDUINO instalado no seu computador, então entre no site da ARDUINO http://arduino.cc/, vá em SOFTWARE e baixe a última versão do Editor de acordo com o sistema operacional do seu computador. O site da Arduino apresenta a seguinte tela:

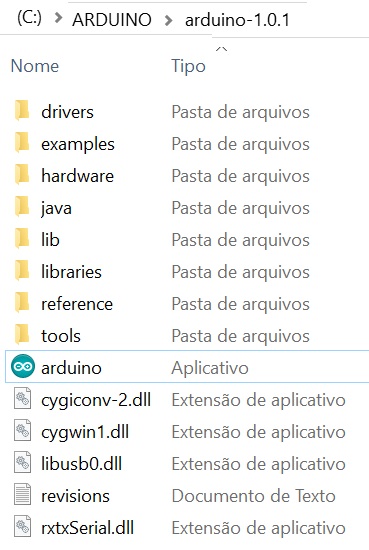

Sugiro criar uma pasta \ARDUINO e baixar o Editor Arduino lá: Depois de baixado, você verá uma lista de pastas e programas como a seguinte:

5 – Familiarizando-se com o Editor ARDUINO:

Ao clicar no Aplicativo será apresentada a tela do Editor que tem a seguinte aparência:

Você, que é novo em Arduino, não vai entender esta tela e talvez ache até complicada. Mas não é.

Com calma, vamos ver as partes do Editor:

A parte mais importante do Editor ARDUINO é a área onde você edita o programa. Nela você digita o “programa” que, como veremos, não é nenhum “bicho-de-sete-cabeças”.  Você edita como se fosse um texto qualquer.  Depois de terminar a digitação do programa você pode guardá-lo no disco rígido do seu computador.

NOME DO PROGRAMA:

O progrma precisa ter um nome. Este nome deve ser redigido conforme as regras do computador e não pode ter certos símbolos. O programa deve ser guardado numa pasta e esta pasta precisa ter, obrigatoriamente, o mesmo nome do programa.

Eu sugiro criar uma pasta com o nome \PROGRAMAS dentro da pasta \ARDUINO.

O Editor Arduino acrescenta, automaticamente, a terminação .INO ao programa.
