Depois que você conhecer um pouco das funcionalidades do ARDUINO, provavelmente vai querer desenvolver aplicações mais sofisticadas como um carrinho que anda sozinho desviando dos obstáculos, carregando alguns sensores e ainda, por cima, transmitindo os dados detectados pelos sensores para um desktop via INTERNET.

O ARDUINO, através das portas analógicas consegue controlar pequenos servi-mecanismos ou pequenos motores mas não tem capacidade para acionar motores mais potentes. No controle das bombas que jogam a água de um reservatório inferior para outro elevado, o ARDUINO não tem condições de, diretamente, ligar/desligar motores de 10 ou mais HPs nem comunicar-se pela INTERNET e nem receber os dados de satélites GPS.

Felizmente, a tecnologia OPEN-SOURCE adotada pela ARDUINO permite que outras indústrias fabriquem partes compatíveis com o ARDUINO. Então, a limitação do ARDUINO não conseguir controlar motores de alta potência pode ser suprida pelo "shield" conhecido como MOTOR-SHIELD como a placa seguinte:

Escreve-se SHIELD mas pronuncia-se XIUDI. Em vez de traduzir é bom manter o termo original em inglês por causa dos mecanismos de busca. Caso você procure por ESCUDO ou COURAÇA o Google não vai encontrar muita coisa relacionada ao assunto mas usando-se SHIELD ou SHIELD ARDUINO você terá um universo imenso de aplicações.

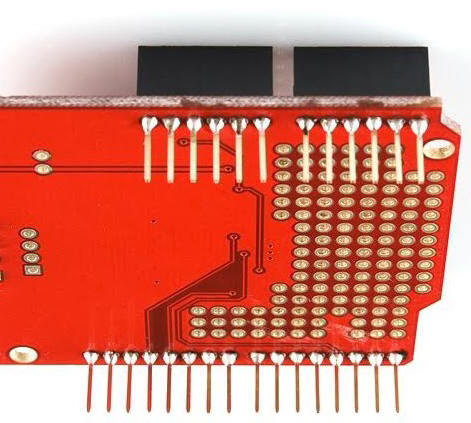

A placa acima é uma placa conhecida como ArduMoto e é fabricada pela Sparkfun e a "compatibilidade" com o ARDUINO é feita pela pinagem que sai na parte de baixo da placa. Como se vê na foto, na parte de baixo sai uma série de pinos que coincidem com os furos que tem no conector da parte de cima do ARDUINO.

Veja como fica o shield ArduMoto da Sparkfun quando encaixado no ARDUINO.

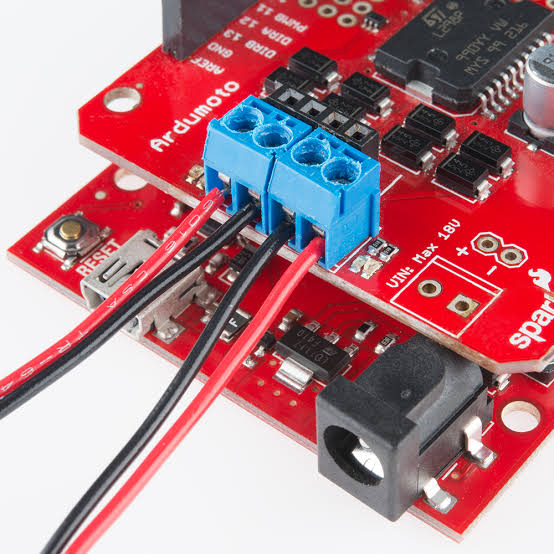

Uma vez acoplado no ARDUINO, o shield ArduMoto oferece 2 conectores (peças azuis) onde podemos conectar, diretamente, a fiação de alimentação de motores elétricos.

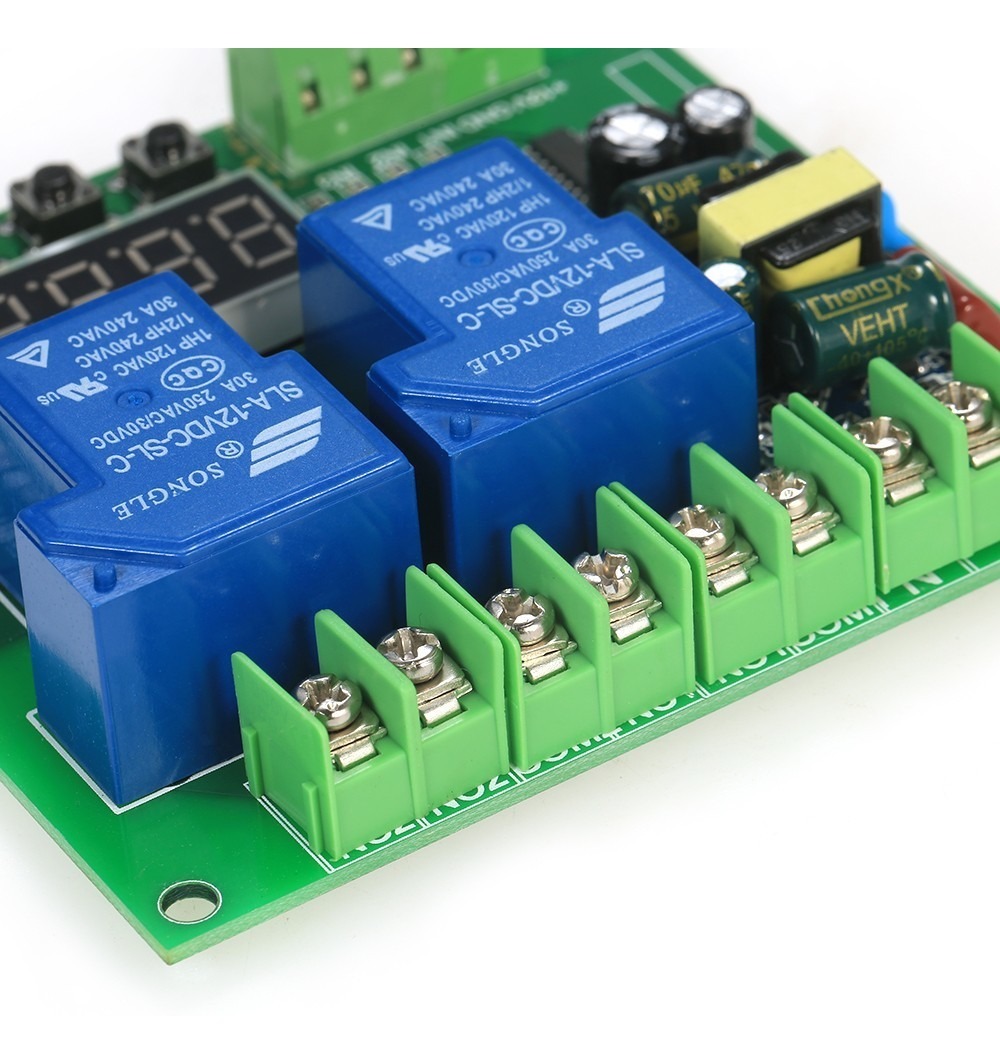

existe motor-shield capaz de operar motores de alta capacidade como 30 Ampéres e 250 Volts como o abaixo:

O universo de shields ARDUINO não pára aí. Existe uma infinidade de shields sendo fabricados no mundo inteiro.

EMPILHAMENTO:

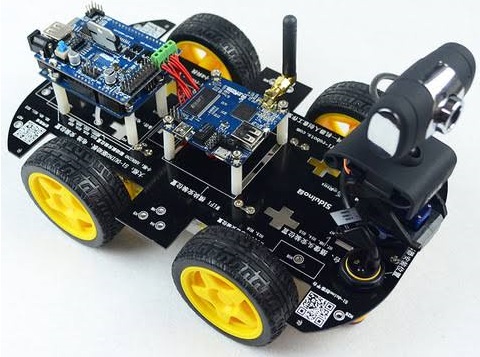

Outra característica importante dos shields padrão ARDUINO é que eles são empilháveis e por cima de um shield você pode encaixar outro shield. Com isso, a placa ARDUINO passa a contar, por exemplo, com um Motor-Shield, comunicação via INTERNET, acesso a satélites GPS e assim por diante. Veja alguns exemplos:
