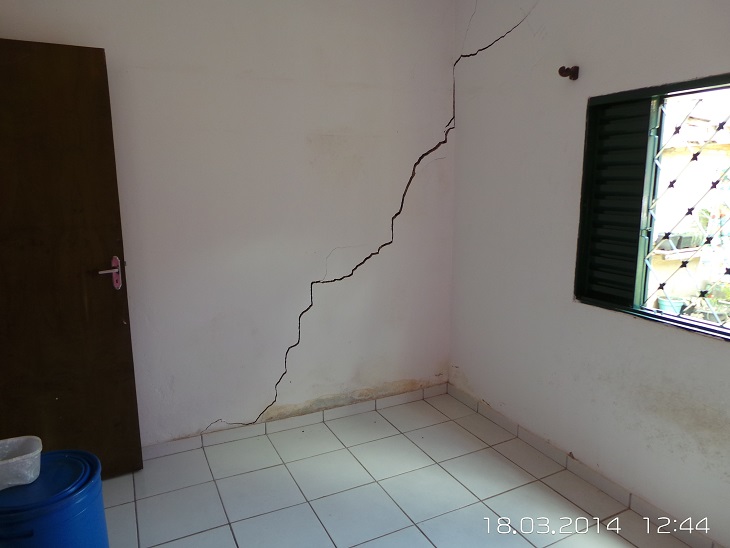

As trincas causadas por recalque são, em geral, inclinadas.

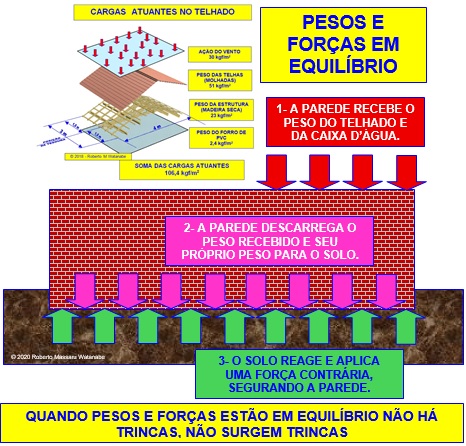

Mas, antes de entrar no assunto Trinca por Recalque, vamos ver como se comporta, ou deveria se comportar, uma parede SEM TRINCAS:

A parede costuma receber todo o peso do telhado e das coisas que instalamos em cima (aparelhos de ar condicionado) e também em baixo (forro, luminárias) e ela, a parede, precisa descarregar todo esse peso mais o seu próprio peso em cima do solo onde a parede está assentada.

Se o solo é duro e firme, então as forças do peso e a força de reação do solo conseguem se equilibrar e não aprece nenhuma trinca na parede.

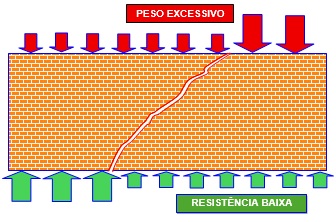

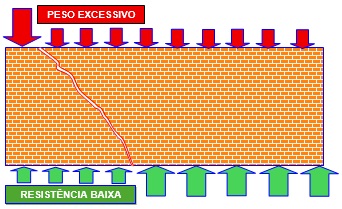

Mas, quando há uma diferença entre os pesos atuantes e as forças resistentes, surgem as trincas. São, basicamente, duas situações de desequilíbrio: Trinca inclinada para o lado direito e trinca inclinada para o lado esquerdo. Chamamos de trincas por recalque:

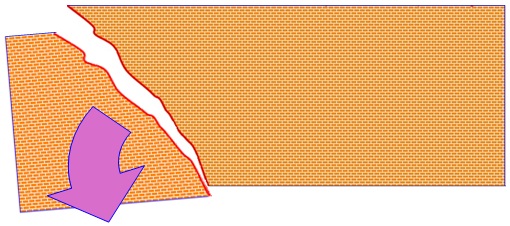

A parede quer descarregar o peso no solo. Enquanto uma parte do solo resiste bem oferecendo uma força de reação alta outra parte não cosegue oferecer a força de reação na intensidade necessária - então recalca (afunda) e a parede, não aguentando esse esforço diferente, de um lado para outro, trinca. Interessante notar é que a trinca é, geralmente, meio arredondada e a curvatura dá uma dica do lado ou do foco da fraqueza, a origem, a causa do recalque.

Vamos ver algumas soluções que são adotadas e os resultados que se

SOLUÇÃO N⁰ 1 - TAMPONAR A TRINCA COM ARGAMASSA:

É a solução que mais encontramos por aí. NÃO FUNCIONA! Usam argamassas das mais variadas composições, fica bonito na hora mas algum tempo depois a trinca volta a aparecer.



SOLUÇÃO N⁰ 2 - TAMPONAR A TRINCA COM TELA DE NYLON:

É uma solução que chamamos de "PALIATIVA" pois esconde a trinca.

Se você tem certeza que a trinca é PASSIVA, isto é, não de mexe e não é ativa, então esta solução, embora paliativa, funciona pois a trinca fica escondida.

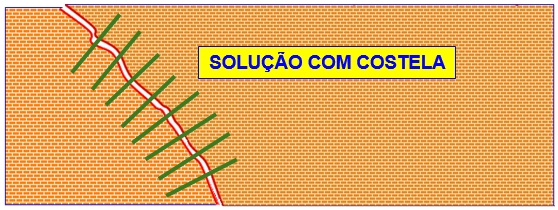

SOLUÇÃO N⁰ 3 - COSTELA:

Costela são pedaços de vergalhões de aço inseridos na direção transversal da trinca.

A dificuldade é que os vergalhões são "lisos" e não conseguem segurar a parte que está afundando e nem conseguem se segurar na parte firme da parede.

Para funcionar precisamos de um comprimento de aderência para aço CA-50A e concreto de 15 mPa:

DIÂMETRO DA BARRA		COMPRIMENTO DE ANCORAGEM MÍNIMO DE CADA LADO
POLEGADAS	MILÍMETROS
1/4	6,35	47 cm
3/8	9,525	70 cm
1/2	12,7	94 cm
3/4	19,05	141 cm

O espaçamento entre as barras deve ser calculado em função do peso que a costela deve suportar.

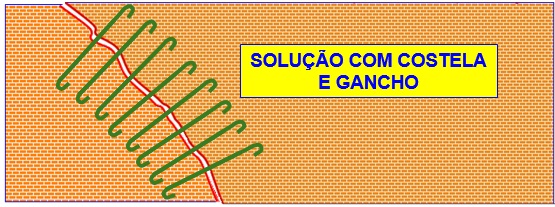

SOLUÇÃO N⁰ 4 - COSTELA COM GANCHO:

Adicionando-se ganchos nas extremidades teremos o comportamento melhorado, os vergalhões ficarão mais firmemente aderidos à parede.

mesmo assim, devemos respeitar o comprimento minimo para a ancoragem:

DIÂMETRO DA BARRA		COMPRIMENTO DE ANCORAGEM MÍNIMO DE CADA LADO
POLEGADAS	MILÍMETROS
1/4	6,35	21 cm
3/8	9,525	32 cm
1/2	12,7	42 cm
3/4	19,05	63 cm

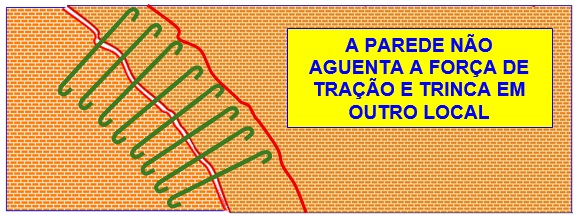

O PROBLEMA ESTÁ RESOLVIDO? DEPENDE!

Depende da resistência para parede. A parede de alvenaria com tijolo de barro maciço tem uma resistência e parede com blocos de cimento tem outra resitência e ainda pode ser diferente dependendo de como o bloco é fabricado (traço do concreto utilizado).

O QUE DEVERIA TER SIDO FEITO?

Recalques diferenciais, isto é, uma parte da parede recalca enquanto que a outra parte fica firma, costumam acontecer por falta de uma base firme onde a parede se apoia.

Uma boa Viga Baldrame consegue evitar o recalque diferencial.



COMO CONSERTAR?

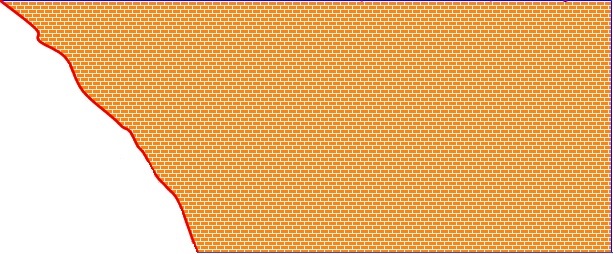

Em primeiro lugar precisamos determinar o peso da parte que está recalcando.

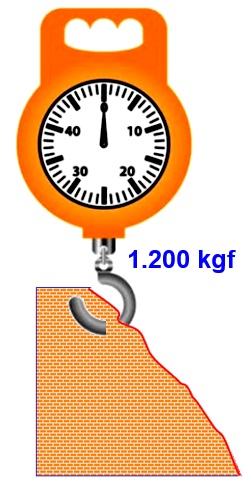

Seria fácil se a gente conseguisse remover a parte que está recalcando e pendurar numa balança. Mas você pode calcular esse peso buscando a densidade (o peso especifico dos materiais que fazem parte da parte, isto é, o pêso do tijolo ou do bloco de concreto, mais i pêso da argamassa.

UMA SOLUÇÃO PRÁTICA:

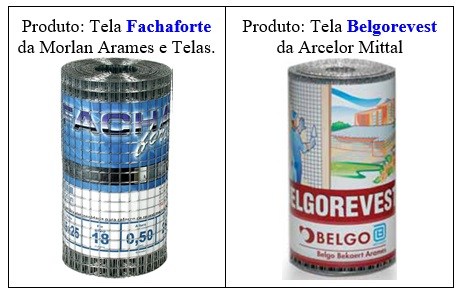

Uma boa solução que funciona bem em quase todos os casos de trincas ocarionadas por recalque, é a aplicação da Tela de Aço Estrutural. Veja dois exemplos:

NOTA: São exemplos ilustrativos e não se trata de propaganda comercial. Qualquer produto de composição similar terá o mesmo efeito.

Tela de Aço Estrutural galvanizado com fio n⁰ 18 (1,24 milímertros) e espaçamento de 25 milímetros fornecido em rolos de 50 centímetros de largura e 25 metros de comprimento.

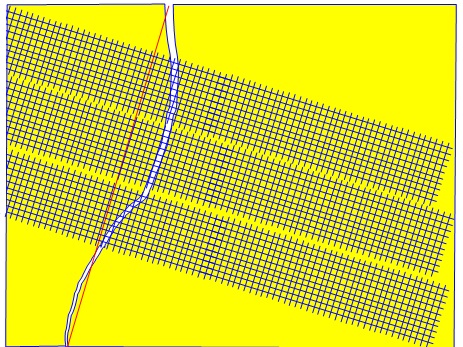

A tela deve ser aplicada em toda a parede e não apenas no entorno da trinca:

Importante é fazer este tratamento nas duas faces da parede.

Antes de aplicar a tela a parede deve ser tratada:

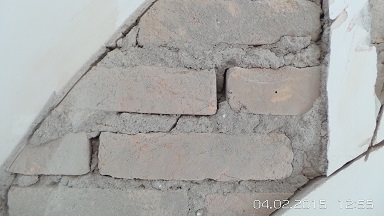

1- Remover todo o revestimento, deixando a alvernaria exposta;

2- Escovar o local descascado com escova de aço;

3- Lavar com água em abundância, aplicando com mangueira sob pressão;

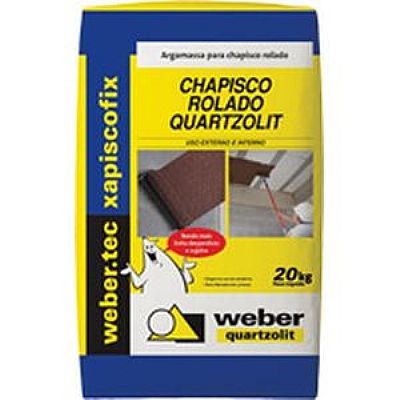

4- Consolidar a superfície de aderência aplicando o produto Chapisco Rolado:

NOTA: É um exemplo ilustrativo e não se trata de propaganda comercial. Qualquer produto de composição similar terá o mesmo efeito.

O produto é fornecido em saco de papel de 20 kg e deve ser preparado conforme as instruções do fabricante impressa na embalagem. Importante é colocar exatamente a quantidade de água recomendada para se obter o máximo de aderência.

5- Aguarda a cura completa dessa ponte de aderência.

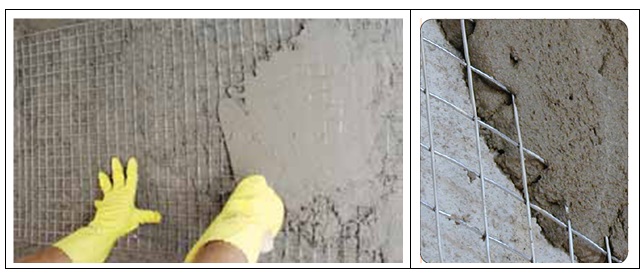

6- Colocar a Tela Estrutural fixando-a com pregos.

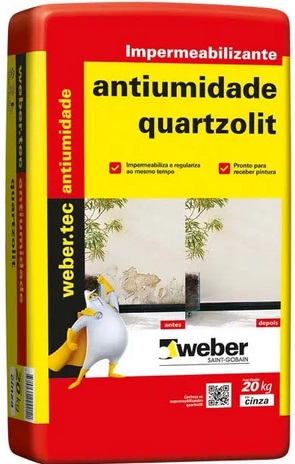

7- ADERÊNCIA: Promover a aderência da Tela Estrutural à parede aplicando uma argamassa com alto grau de aderência. Uma boa é o produto Antinumidade Quartzolit:

NOTA: É um exemplo ilustrativo e não se trata de propaganda comercial. Qualquer produto de composição similar terá o mesmo efeito.

8- Ao aplicar este revestimento, tomar o cuidade de envolver, com a argamassa, toda a volta dos arames da tela de aço.

NOTA: Para se obter o máximo de aderência dos arames é importante seguir as recomendações do fabricante quanto à quantidade de água e o Tempo em Aberto.
