Quem derruba o Muro é a água da chuva. É por isso que os desastres ocorrem sempre em períodos de chuva intensa.

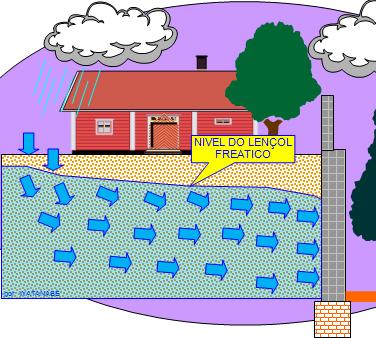

Á água da chuva infiltra no terreno e vai caminhando (chama-se percolação) na forma de lençol freático. Isso acontece em diversos níveis em função das camadas geológicas do terreno. Ver mais detalhes clicando aqui. Quando a água encontra o muro, ela pára e fica empossada exercendo uma pressão muito grande sobre o muro tentando derrubá-lo. Geralmente ela consegue isso:

Para evitar este tipo de desastre, os muros de Contenção e os Muros de Arrimo devem ser dimensionados levando-se em consideração a força hidrostática das água empossada ou desviar o fluxo das águas evitando que a água chegue até o muro.

Isso se consegue por meio de uma Rede de Drenagem.

A Rede de Drenagem é um conjunto de tubos enfiados no maciço do talude a grande profundidade, de até 20 metros. Esses Drenos nada mais são que tubos com furos que captam (fala-se drenam) as águas do lençol freático. Desse modo, o terreno fica livre da água e o muro não recebe mais a pressão hidrostática da água.

Chamam-se Drenos DHP, isto é, Dreno Horizontal Profundo.

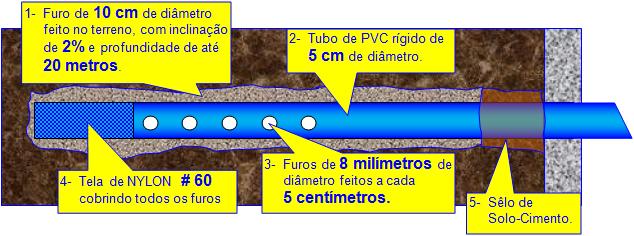

Inicialmente é feito um furo com trado ou outro instrumento manual ou motorizado. Usar o trado de 10 centímetros. Construir uma guia com cavaletes de madeira para direcionar a penetração do trado que deve formar um furo com 2 porcento de inclinação.

Ir emendando a haste do trado até atingir a profundidade desejada.

O comprimento vai depender da altura do talude e do tipo de solo mas, em geral, o comprimento do tubo de drenagem é de 1,5 vezes a altura do talude. Para ter segurança, é bom checar esse número com um profissional do ramos, isto é, um Geotécnico.

O dreno mesmo é um tubo de PVC rígido de 5 cm de diâmetro sobre o qual fazemos furos de 8 mm de diâmetro a cada 5 cm. Isto é feito ao longo de todo o tubo, exceto num trecho inicial onde vai ser feito o sêlo.

Feito os furos, envolve-se o tubo em uma tela de nylon com gramatura de 60 fios. Isso é feito para garantir que não vai ocorrer penetração de terra para dentro do tubo.

Esse conjunto é introduzido com cuidado para dentro do buraco aberto.

Feito isso, confeccionar um selo de solo-cimento para vedar a entrada do furo e não deixar sair água por fora do tubo de drenagem. Socar bem o solo-cimento para que o tubo de drenagem fique bem firme no furo.

Junto ao Muro, a drenagem é feita com um Dreno Barbacã. É basicamente feito da mesma maneira que o Dreno DHP com a diferença de envolver o conjunto com uma Manta Geotextil.

Para saber se o Dreno está funcionando basta ver a boca de saída em dias de chuva. Se estiver escorrendo água pelo tubo de drenagem é por que o dreno está funcionando.

Anotar todos os dados de cada dreno pois no futuro esses dados poderão ser necessários.

NOTA IMPORTANTE:

Nas situações em que o Dreno tiver que ser confeccionado dentro ou por baixo de imóveis de terceiros, recomendamos celebrar um acordo com o terceiro orientando-o sobre os cuidados necessários e também de fazer uma Averbação no Cartório de Registro de Imóveis para que na Escritura do imóvel seja anotada a existência desse Dreno no subsolo do terreno.

RMW\talude\caso6.htm em 29/11/2009, atualizado em 12/02/2013.
