Sinalize adequadamente e abundantemente todas as vias, acesso, rampas, corredores, portões e passagens. É muito comum o infrator alegar "NÃO SABIA".

Existe uma infinidade de tipos de placas que auxiliam bastante os motoristas e evitam acidentes e outras dores de cabeça.

Sem querer exaurir o assunto, veja algumas delas.

SINALIZAÇÃO COM PLACAS:

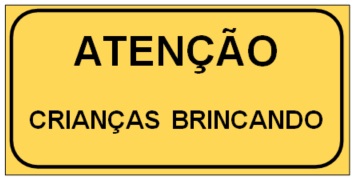

Figura 1: Alguns modelos de placa de sinalização para uso nas áreas de circulação de veículos.





Lembre-se que elas são padronizados pelo DENATRAN e possuem dimensões, larguras, cores e tipo de letras padronizadas. Se quiser saber mais sobre Placas de Sinalização, vá para  .

Essa minha preocupação com o padrão da placa não é tanto pela regulamentação, mesmo porque estamos falando de sinalização em área privada, mas principalmente pela eficácia de comunicação das mesmas pois nossos olhos estão treinados para reagir bem à placa de tamanho, tipo de letra e cores do padrão e qualquer variação nesses padrões ajuda a diminuir a força de comunicação da placa.

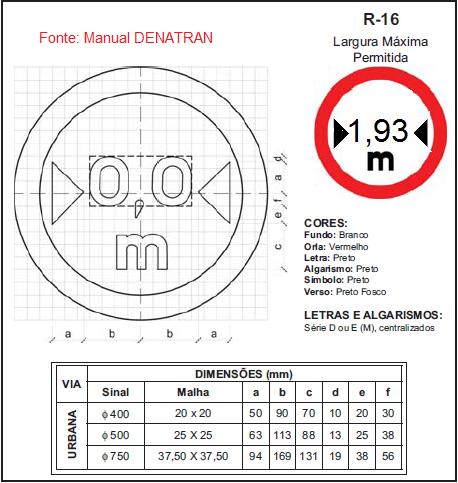

Veja, por exemplo, os padrões da placa R-16 na Figura 2.

TAMANHO DA PLACA E TAMANHO DA LETRA:

Além de estar instalada em local de fácil visualização a placa precisa ter um certo tamanho para que seja visível de longe. Algumas placas precisam ser bem visíveis principalmente de longe para dar tempo do motorista diminuir a velocidade.

A norma brasileira de segurança contra incêndio e pânico, NBR-13434-2, apresente na Tabela 1 as dimensões mínimas de placas em função da distância em que elas precisam ser visíveis. Reproduzo a tabela:

Finalidade da Placa	Forma da Placa	MEDIDA (mm)	Distância Máxima de Visibilidade (metros)
			4	6	8	10	12	14	16	18	20	24	28	30
PROIBIÇÃO		D	101	151	202	252	303	353	404	454	505	606	706	757
ALERTA		L	136	204	272	340	408	476	544	612	680	816	951	1019
ORIENTAÇÃO, SALVAVENTO e EQUIPAMENTOS		L	89	134	179	224	268	313	358	402	447	537	626	671
		H L=2H	63	95	126	158	190	221	253	285	36	379	443	474

Isto significa que:

Se você desejar que uma placa de alerta (fundo amarelo) seja visível a 6 metros de distância, ela deverá ter um largura maior que 20,4 cm;

A mesma placa, bem visível a 12 metros de distância, a placa deverá ter a largura maior que 40,8 centímetros;

E a mesma, visível a 20 metros, 68 centímetros.

Não só a placa como também as letras precisam ter um certo tamanho e serem escritas com um certo tipo que seja inteligível por todos.



A mesma norma técnica apresente a Tabela 2 com a altura mínima das letras para que ela seja visível e legível em função da distância:

Isto significa que:

Uma placa colocada a 4 metros de distância deve ter as letras com a altura mínima de 3 centímetros e essa mesma placa a 24 metros de distância deve ter as letras com no mínimo 20 centímetros de altura.

Para conhecer outros detalhes da norma NBR-13.434 visite o site da ABNT:

OUTROS COMPONENTES DA SINALIZAÇÃO:

 Além das placaas outros componentes como os cones e cavaletes também fazem parte da sinalização de segurança.

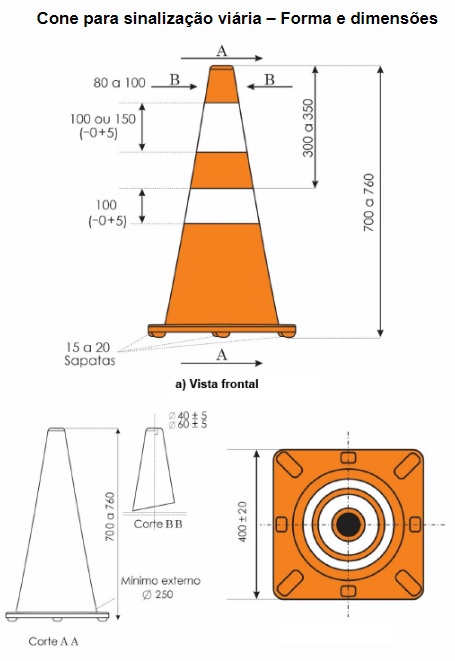

ALTURA MÍNIMA DE CONES:

Conforme norma NBR-15071 - Cones para Sinalização Viária

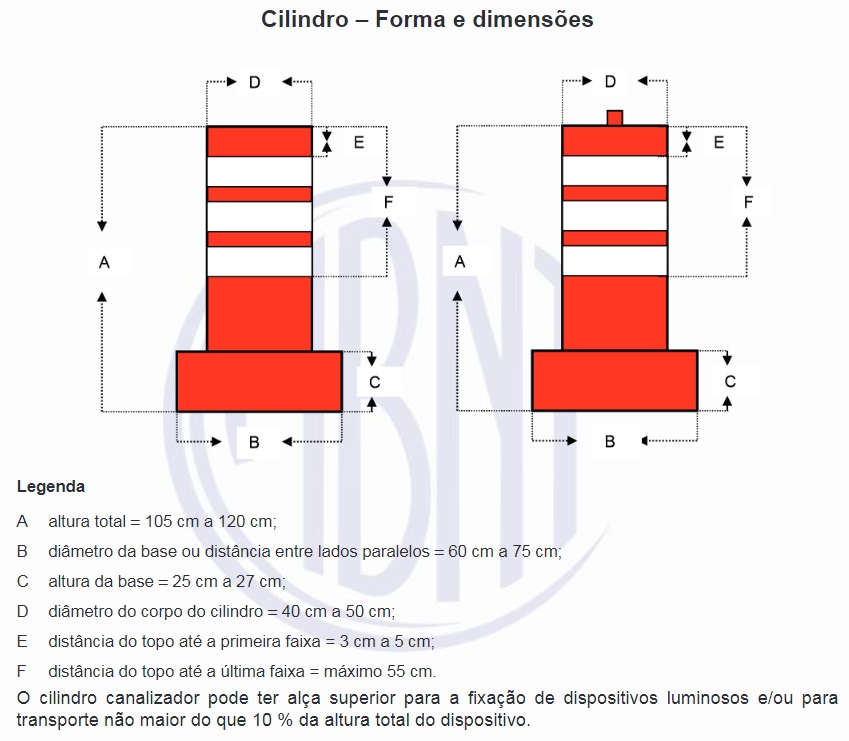

ALTURA MÍNIMA DE CILINDROS:

NBR-15692 - Cilindro Canalizador de Tráfego

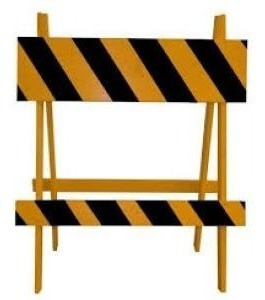

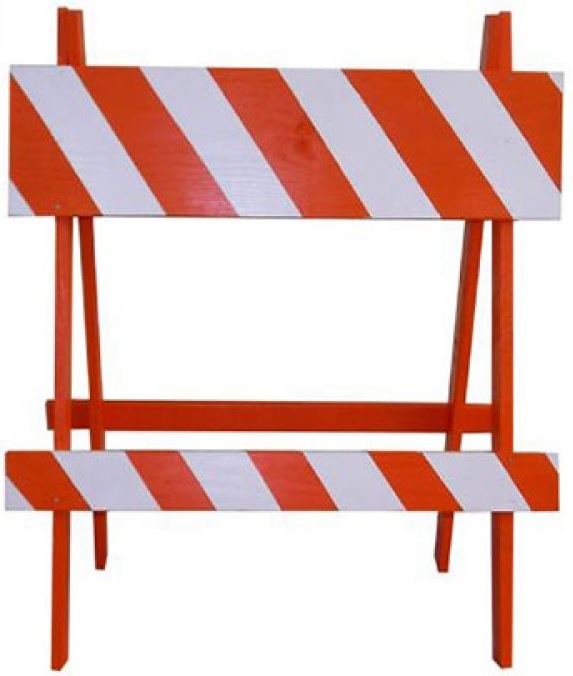

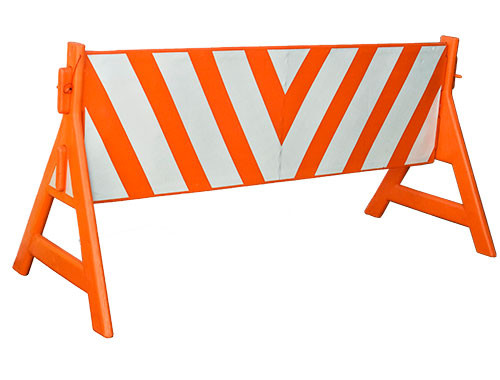

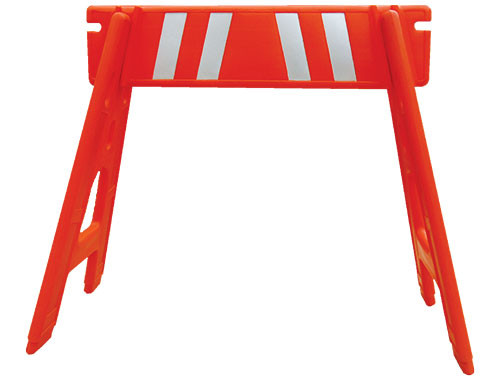

ALTURA MÍNIMA DE CAVALETES:

NBR-16330 - Cavaletes para Sinalização Viária:

CUIDADO: A aplicação do componente regulamentado em norma técnica é condição crítica em ações na justiça pois o causador do acidente pode alegar que não viu a sinalização oficial. Tinha sim um objeto colocado mas ele só soube da sua existência quando o veículo passou por cima. Não viu por que estava fora do campo de visão ou o formato era estranho ou alguma outra desculpa.

Então, ao adquirir componentes de segurança para o seu condomínio, consulte primeiro as normas da ABNT e os regulamentos do CONTRAN.
