1 - AS PESQUISAS DE BLONDEL
Os Degraus e Espelhos de uma escada devem ter tamanhos que permitam um caminhar confortável e seguro.
Espelhos muito altos exigem esforços exagerados na subida. Escada muito íngreme causa medo em quem desce. Escada muito suave causa desconforto para subir.
Quem analisou profundamente esta questão da segurança, energia e conforto em subir e descer escadas foi o arquiteto francês Nicolas-François Blondel (1618-1686) mais conhecido como François Blondel ou simplesmente Blondel.
Não confundir Nicolas-François Blondel com Jacques-Fronçois Blondel ou Jean-François Blondel que também foram arquitetos.
Durante sua estada como Diretor da Academia da França, desenvolveu inúmeras pesquisas sobre a performance de um ser humano ao subir ou descer escadas.
Segundo sua tese, o ato de subir ou descer escadas deve ser um ato instintivo e não deve requerer da pessoa grandes habilidades e nem grandes esforços.
http://josemidesenhos.blogspot.com.br
No ano de 1675, Blondel inicia, na Academia Real de Arquitetura da França, o estudo prático da energia dispendida para subir e descer escadas.

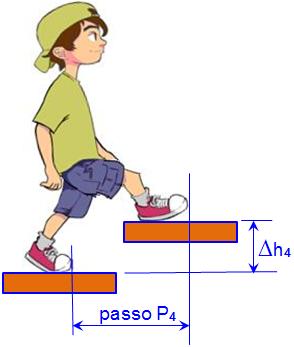

Estudando o Passo (distância percorrida pelo pé durante a marcha normal em um plano horizontal), Blondel observou que o passo diminui (fica mais curto) quando a pessoa sobe uma escada. Observou também que quanto mais alto o degrau menor é o passo:
 |
 |
 |
Repetindo as experiências e medindo o passo e a altura do degrau chegou à conclusão de que existe uma relação de proporcionalidade entre o passo e a altura do degrau. Sua conclusão é que cada vez que sobe um "pouce", o valor da porção horizontal é reduzido em duas "pouces". Pouce é a unidade em que se media distâncias naquela época. Podemos traduzir a conclusão de Blondel como "cada vez que a altura do degrau aumenta um centímetro, o passo diminui dois centímetros.
A escada que apresenta esta proporção é uma escada confortável.
2 - A FÓRMULA DE BLONDEL:
A famosa Fórmula de Blondel tem o seguinte aspecto:
| Fórmula de Blondel:
M = 2H + g |
onde:
M = Module ou le pas, que é o Passo, o tamanho do passo da pessoa;
H = hauteur, que é a altura entre um degrau e outro;
g = giron, que é a distância horizontal entre duas quinas consecutivas numa escada (em outras palavras, a largura de um degrau)
No Brasil, a norma NBR-9077 também adota a Fórmula de Blondel e admite duas situações extremas, uma com Passo = 63 centímetros e outra com Passo = 64 centímetros.
3 - A ALTURA DOS DEGRAUS:
A norma fixa inicialmente as alturas possíveis:
Regra N0 1: Todos os degraus de uma escada deve ter a mesma altura e a mesma largura.
Isto significa que não é aceitável uma escada que tenha degraus com alturas diferentes ao longo do lance nem larguras diferentes ao longo do lance.
A escada do desenho seguinte não é aceitável por que tem degraus pequenos e degraus grandes. Ao usar esta escada, as pessoas, com certeza, irão tropeçar.
A tolerância, isto é, a variação máxima entre um degrau e outro não pode ser maior que 0,05 centímetros.
Regra N0 2: Os degraus devem ter altura h compreendida entre 16,0 e 18,0 centímetros, com tolerância de 0,05 centímetros.
Isto significa que o degrau mais baixo possível terá 16 centímetros de altura. Escada com degraus com altura menor que 16 centímetros não será uma escada confortável.
Também significa que o degrau mais alto possível terá 18 centímetros de altura. Escada com degraus com altura maior que 18 centímetros não será uma escada confortável.
Regra N0 3: Escadas de Serviços que não sejam utilizadas como Saídas de Emergência podem ter altura h maiores.
TIPOS DE OCUPAÇÃO DO EDIFÍCIO ALTURA MÁXIMA DO DEGRAU Ocupações de A até G hMAX = 20 cm Ocupação H hMAX = 19 cm Ocupações I e J hMAX = 23 cm Veja a tabela de ocupações em
4 - A LARGURA DOS DEGRAUS:
A largura do degrau é determinada em função da altura do degrau segundo a Fórmula de Blondel:
63 cm < (2h + b) < 64 cm
Na verdade são duas equações:
Equação N0 1: (2h + b) > 63 cm
Equação N0 2: (2h + b) < 64 cm
5 - DIMENSÕES POSSÍVEIS:
|
LARGURA
DO DEGRAU |
||
|
ALTURA
DO DEGRAU |
MINIMA |
MAXIMA |
|
18,0 |
27,0 |
28,0 |
|
17,9 |
27,2 |
28,2 |
|
17,8 |
27,4 |
28,4 |
|
17,7 |
27,6 |
28,6 |
|
17,6 |
27,8 |
28,8 |
|
17,5 |
28,0 |
29,0 |
|
17,4 |
28,2 |
29,2 |
|
17,3 |
28,4 |
29,4 |
|
17,2 |
28,6 |
29,6 |
|
17,1 |
28,8 |
29,8 |
|
17,0 |
29,0 |
30,0 |
|
16,9 |
29,2 |
30,2 |
|
16,8 |
29,4 |
30,4 |
|
16,7 |
29,6 |
30,6 |
|
16,6 |
29,8 |
30,8 |
|
16,5 |
30,0 |
31,0 |
|
16,4 |
30,2 |
31,2 |
|
16,3 |
30,4 |
31,4 |
|
16,2 |
30,6 |
31,6 |
|
16,1 |
30,8 |
31,8 |
|
16,0 |
31,0 |
32,0 |
|
Medidas
em centímetros |
||
